サーキット解説

戻る

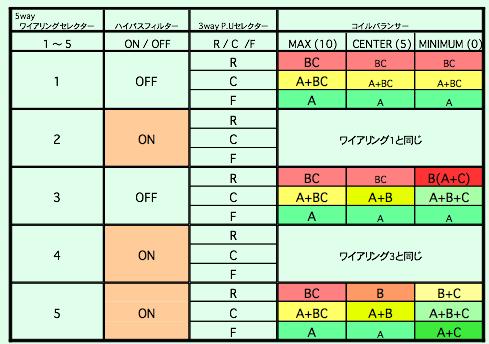

　CURIONのサーキットは他に類を見ないユニークな設計です。最大の特徴はリアP.Uのコイルバランサーにあり、メインのページでも記していますがここでもう少し詳しく説明します。リアP.Uの第1コイルを"B"、第2コイルを"C"、フロントP.Uを"A"として表にまとめたのでこちらも参照して下さい。

コイルバランサーは"B"と"C"のコイルの配列を無段階で変更します。表の中で"BC"となっているのが通常のハムバッキング（シリーズ：直列）、"B+C"となっているのはパラレル：並列を表しており、いわゆるハーフトーンの状態です。"A+BC"は普通の2ハムMIXです。かけ算が直列で足し算が並列とお考えいただくと覚えやすいかも．．．？

　バランサーポットにはセンタークリックが付いています。フル(MAX)からセンターでハムバッキング("BC")が徐々にコイルタップ("C"がキャンセル)され、センターからゼロ(MINIMUM)で"B"に"C" がパラレルでブレンドされていきます。

　サーキットは大別してワイアリングセレクター1と3と5の3種類です。2と4は1及び3と同じ配線で、VOLポットに仕込まれたハイパスフィルター（VOLを絞った時に音がこもらないようにする回路）がONになるだけです。
　また、コイルバランサーがMAXの状態だとワイアリングセレクターはどのポジションでも同じ配列になります。

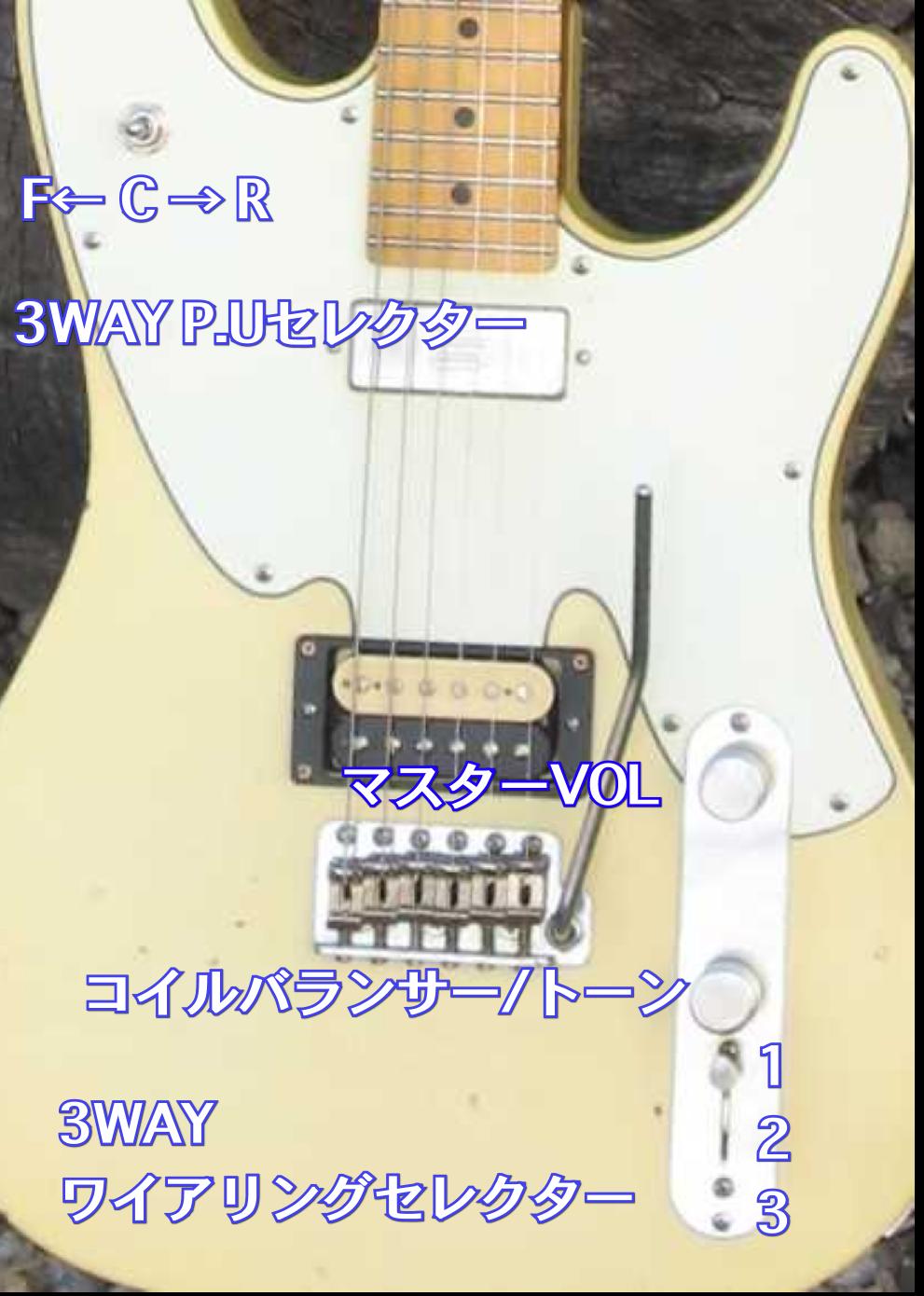

ワイアリングセレクターの各ポジションを要約すると以下のようになります。

1.　2ハム、VOL1　最もベーシックな配線
2.　1と同じでハイパスON
3.　P.Uセレクターがセンターの時のみバランサーON。但しリアP.U使用時バランサー"0"で最も太い音の配列に。
4.　3と同じでハイパスON。バランサー"0"で使うのが個人的にイチオシ。
5.　P.Uセレクターに関係無くバランサーON。但しフロントP.U使用時にバランサー"0"でコイル"C"がMIXされる。ハイパスON

※ハイパスのON/OFFが分けてあるのはハイパスON時のVOLの立ち上がりが不自然になるのを避ける為です。
コンデンサーと抵抗を並列につなぐ方法は敢えて避けております。
VOL奏法をされる場合はハイパスがOFFのポジションを選んで下さい。
